Vacuum
Realizzazione di piani aspiranti modulari.
Completi di pompa a vuoto, accessori e minuteria di posizionamento.
Lavorazione con il vuoto Vacutech 4.2
La piana VACUTECH 4.2 , sostituisce in tutto e per tutto il piano magnetico per la lavorazione di materiali NON ferrosi.
Ottima per lavorare alluminio e materiali plastici.
Può essere utilizzata facilmente e con versatilità anche come cambio pallet.
La forza che il vuoto genera sulla superficie del pezzo è in grado di trattenerlo in fase di lavorazione sia in foratura che in fresatura.
Maggiore è la superficie di contatto maggiore sarà la forza applicata sul pezzo.
Il vacuometro di serie garantisce un immediata lettura del grado di vuoto raggiunto.
La piana del modello 4.2, detta anche BASE, ha una misura di varie misure ed è possibile utilizzarla sia in morsa che staffata direttamente sul piano della macchina grazie alle cave a “T”.
La confezione include tutto l’occorrente per cominciare fin da subito a lavorare con questo sistema che sicuramente accelera i tempi produttivi per tutti quei particolari che si sposano con questa soluzione produttiva.
In particolare il kit comprende:
Piana base 400×200 in alluminio anodizzato e distributore in alluminio anodizzato comprensivo di pompa vuoto.
I grandi vantaggi dati dalla lavorazione con VACUTECH sono:
- Rapidità nel cambio pezzo
- Precisione
- Semplicità di funzionamento
- Flessibilità
- Versatilità dei materiali lavorabili
- Limitato consumo d’aria (pressione esercizio da 5 a 7 bar)
Il pallett liscio in alluminio 5083 viene utilizzato come piano “martire” nel caso siano necessarie forature o fresature passanti o per staffaggio dei pezzi.
Lo stesso è fornito di spine di centraggio ed è fissato alla base tramite aspirazione.
Optional:

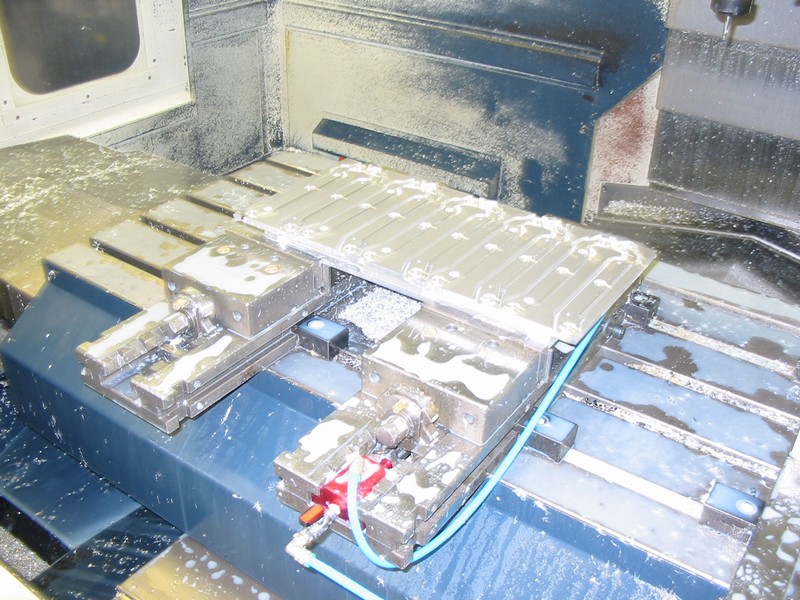

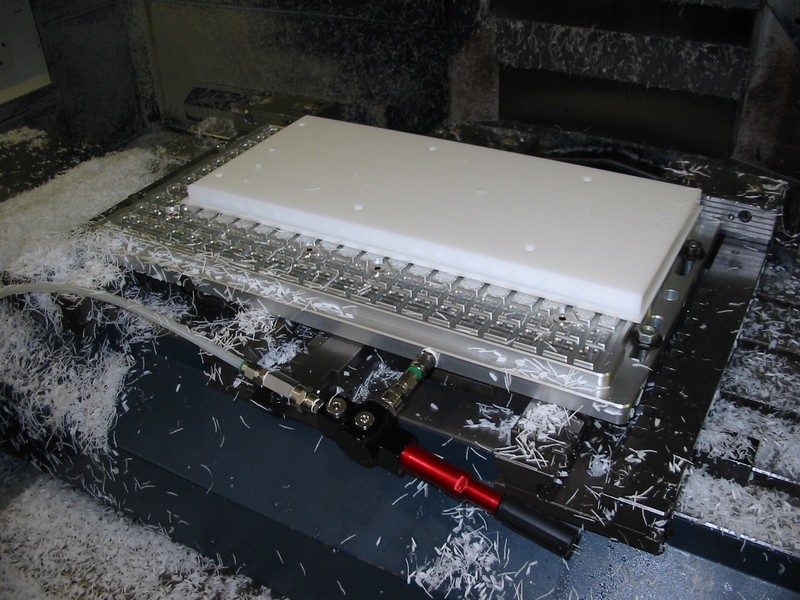

Alcuni esempi:
